達辰新材施工第十八期地面、吊頂、墻面三維節點做法

作者:達辰新材 日期:2022-11-30 人氣:754

地面篇

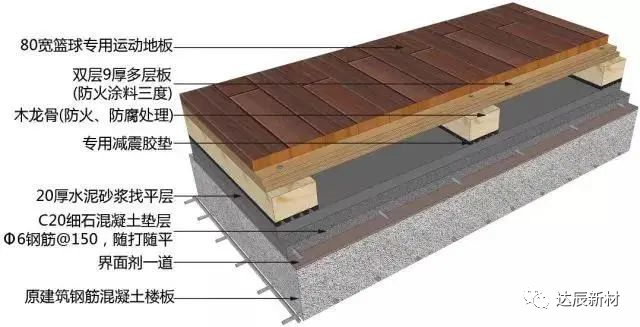

籃球?qū)S眠\(yùn)動地板安裝三維示意圖△

  • 設計時應考慮地板下通風,并在施工圖中繪出地板通風箅子和龍骨骨通風陣位置及大樣;


  • 粘結用膠需選用運動用木地板專用膠粘劑。

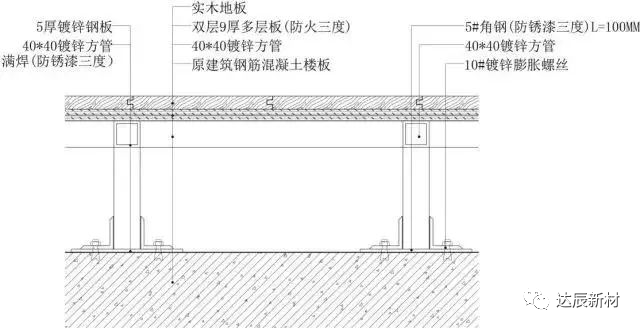

籃球?qū)S眠\(yùn)動地板安裝節點圖△

自流平做法

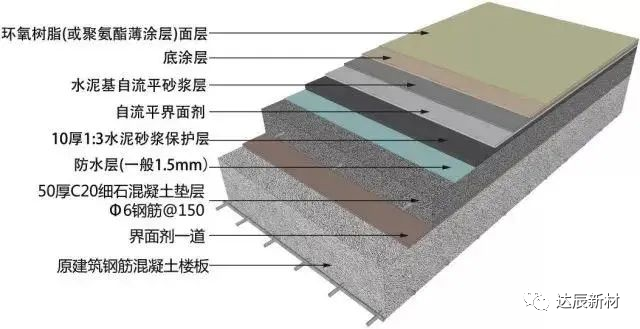

自流平做法三維示意圖△

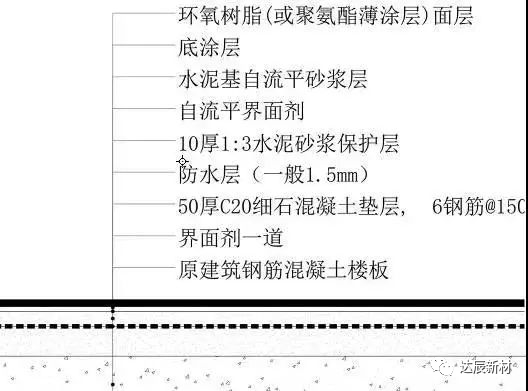

自流平做法節點圖△

吊頂

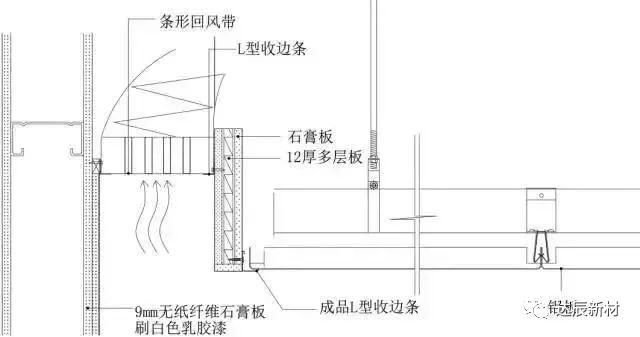

風口與金屬板相接

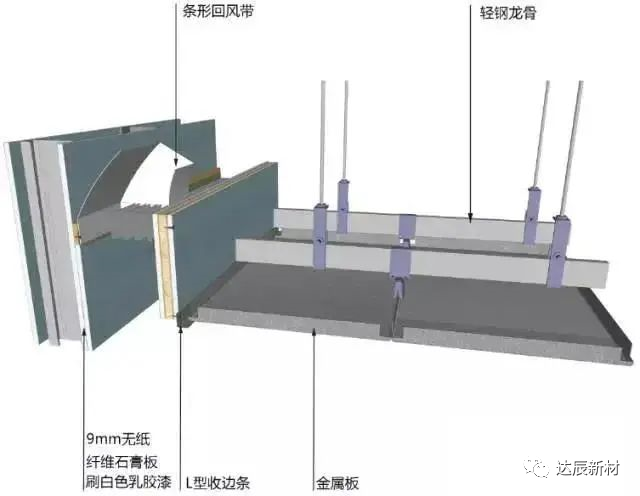

風口與金屬板相接三維圖示意圖△

  • 根據圖紙確認風口的大小和位置;


  • 根據開好的風口與吊頂?shù)母叨却_認大小長短;


  • 安裝空調系統風管;


  • 龍骨的安裝;


  • 風口的安裝。

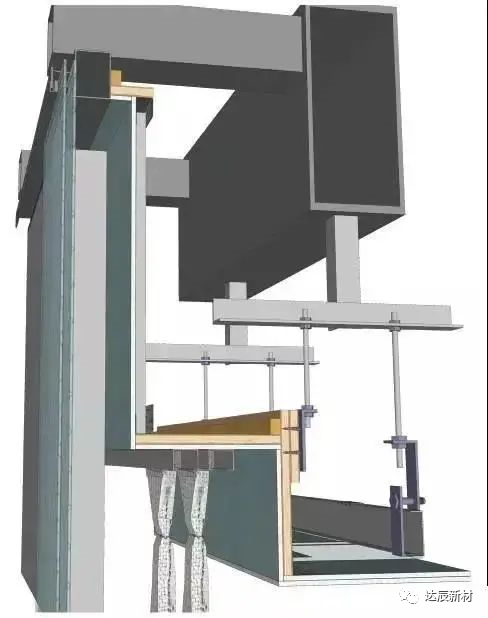

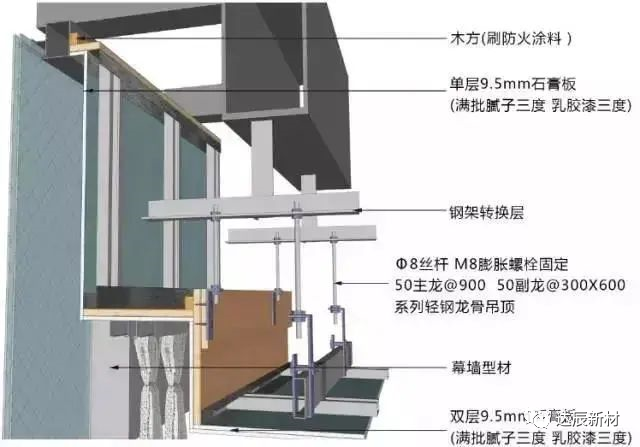

窗簾盒與玻璃幕墻相接



  • 龍骨吊件與鋼架轉換層焊接固定,連接處滿焊,刷防銹漆三遍;


  • 50主龍間距900mm,50副龍間距300mm,副龍橫稱間距600mm;


  • 18mm細木工板刷防火涂料三度,與吸頂?shù)跫捎?strong style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">35mm自攻螺絲固定;


  • 9.5mm厚紙面石膏板用自攻螺絲與龍骨固定;


  • 滿批耐水膩?zhàn)?/strong>三度;


  • 乳膠漆涂料飾面。

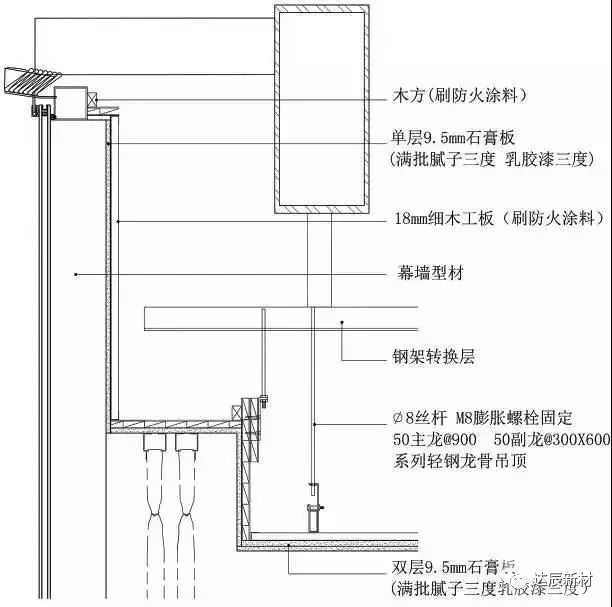

窗簾盒與玻璃幕墻收口節點圖△

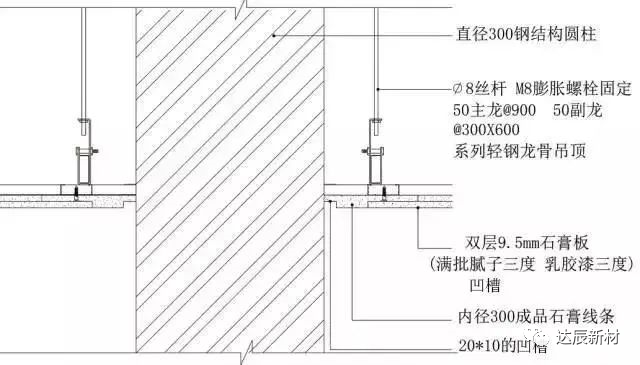

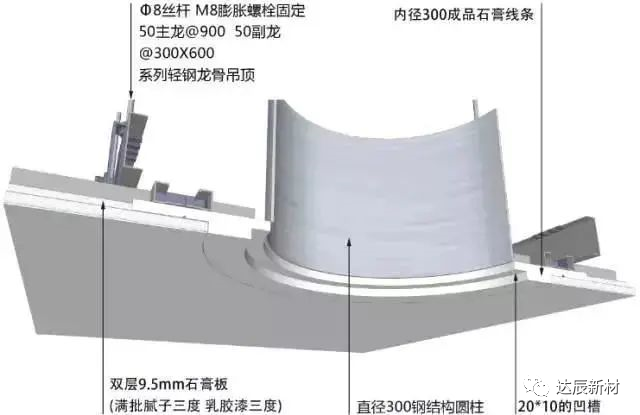

紙面石膏板與鋼結構圓柱相接


  • 龍骨吸頂?shù)跫?/strong>用膨脹螺栓與鋼筋混凝土板固定;


  • 50主龍間距900mm,50副龍間距300mm,副龍橫稱間距600mm;


  • 加工定制成品石膏線條,內徑300mm,外徑450mm,預留20*10的凹槽;


  • 9.5mm厚紙面石膏板與成品石膏線條用自攻螺絲與龍骨固定;


  • 滿批耐水膩?zhàn)?/strong>三度;


  • 乳膠漆涂料飾面。

注意:留20*10的凹槽!

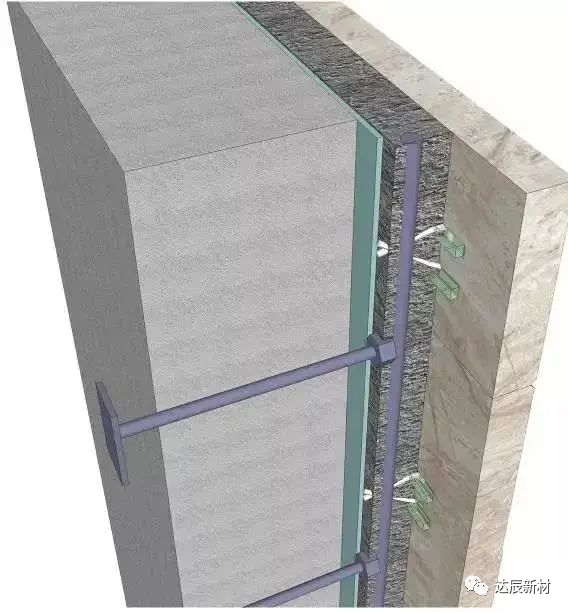

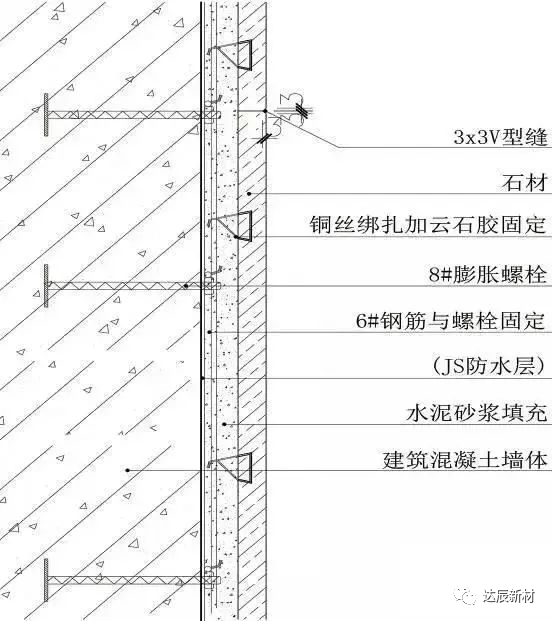

石材與混凝土墻相接



  • 墻面做JS防水層;


  • 選用石材18mm,均經過六面防護、晶面處理;


  • 塑造石材造型,上下口做3mm倒角;


  • 石材安裝前進行打眼,方便銅絲固定(上下共4個眼)


  • 鋼筋與石材固定;


  • 土建墻體固定膨脹螺栓;


  • 鋼筋用螺栓固定,鋼筋成網狀;


  • 銅絲栓綁于鋼筋網;


  • 石材與墻體之間填充水泥砂漿,即灌漿。
