反支撐、轉換層,相信大家對這兩貨都有所耳聞,但大家真的都清楚它們在實際應用中的規范以及做法嗎?接下來,就從以下幾個方面為大家揭秘反支撐和轉換層:
什么是反支撐/轉換層?

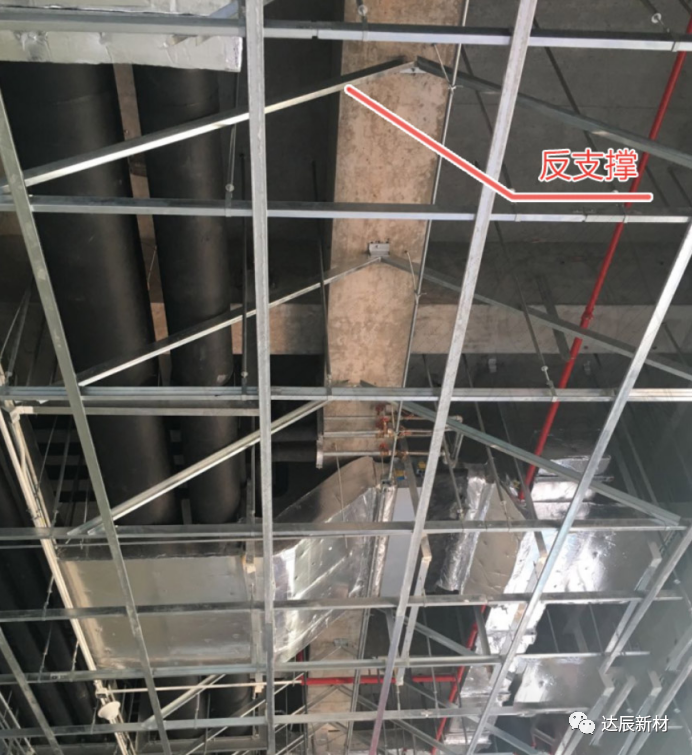

反支撐是指為了防止吊桿過長導致吊頂不穩擺動的現象,通過角鋼把吊頂龍骨“按”在原地,形成垂直對抗氣壓的力的建筑構件形式。

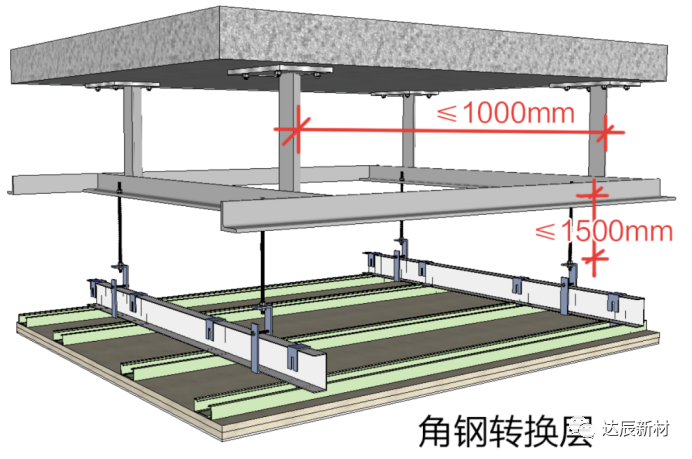

轉換層:
轉換層就是當?shù)鯒U過長而反支撐無法滿足規范要求,或吊頂空間過大,又或者吊桿與機電設備碰撞造成吊桿間距過大時,需要用到的吊頂內部鋼架,目的同樣是讓吊頂避免氣流引起的動不穩定。
綜上所述,反支撐和轉換層之間是約等于的關系(反支撐≈轉換層),只是適用的空間有所不同,目的都是為了:縮短吊桿長度保證吊頂安全和方便吊頂空間內設備管道的排布。
什么情況下需要用到反支撐/轉換層?
1)當?shù)蹴數踅铋L度大于1.5m且小于3.0m時,應按規范要求設置反向支撐;
2)當?shù)蹴攦?nèi)部空間大于3.0m時,(或反支撐垂直長度>1500mm時)應該設置轉換層;
PS:當?shù)鯒U與設備相遇時應調整并增設吊桿,吊頂面積較大時,吊頂設備排布復雜不建議使用反支撐。
反支撐和轉換層的標準做法有哪些?
反支撐做法有:主龍骨拉結法、吊桿通長拉結法、倒三角法。轉換層做法有:鋼架轉換層、吊桿+鋼架轉換層。

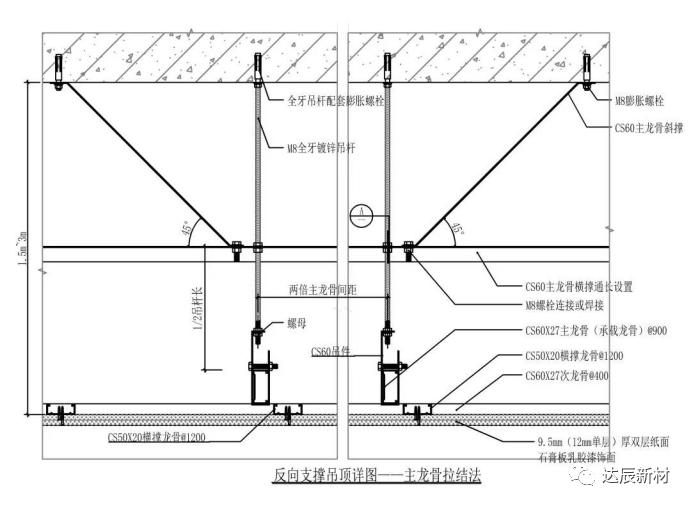

1)主龍骨拉結法
主龍骨拉結法適用于吊桿長度超過1.5m且小于3m時。
具體做法:在CS60主龍骨橫撐底邊每隔主龍骨間距打孔,M8全牙吊桿穿過,位置確定后上下螺母固定。
CS60主龍骨斜撐每隔兩倍主龍骨間距相向設置;當?shù)鯒U長度超過1.5m且小于2m時,適當采用CS50主龍骨。
